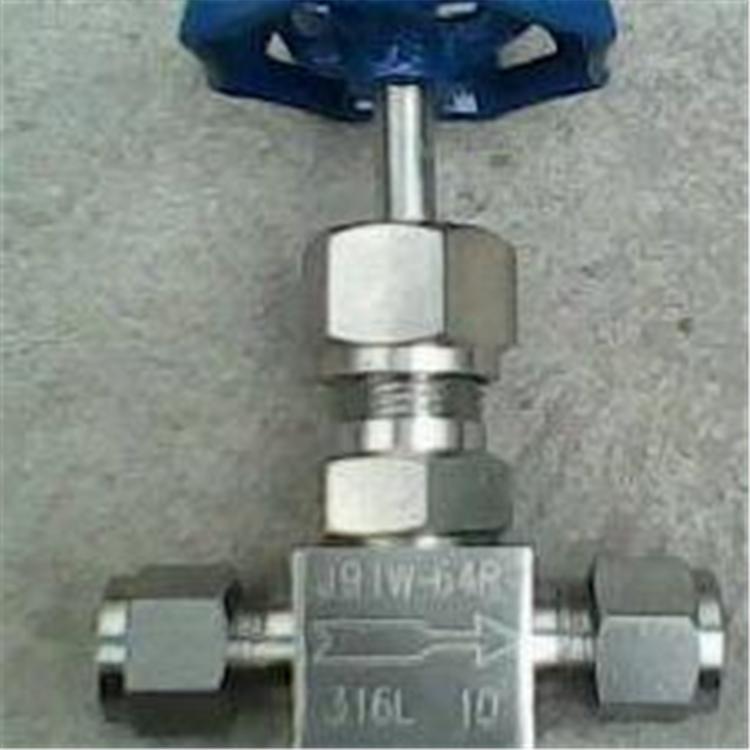

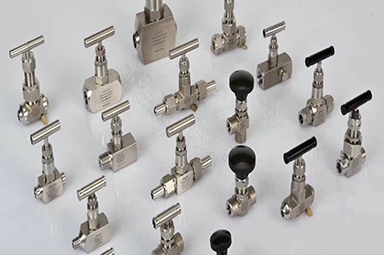

卡套針型閥J91W
欄目：業界資訊 發布時間：2021-10-12
卡套針型閥,J91W卡套針型閥具有安裝拆卸方便、連接緊固、有利于防火、防爆和耐壓能力高、密封性能良好等優點
卡套針型閥型號壓力J91W卡套針型閥J91W
卡套針型閥,J91W卡套針型閥具有安裝拆卸方便、連接緊固、有利于防火、防爆和耐壓能力高、密封性能良好等優點，是電站、煉油、化工裝置和儀表測量管路中的一種先進連接方式的閥門。
卡套針型閥型號壓力J91W-100PJ91W-160P

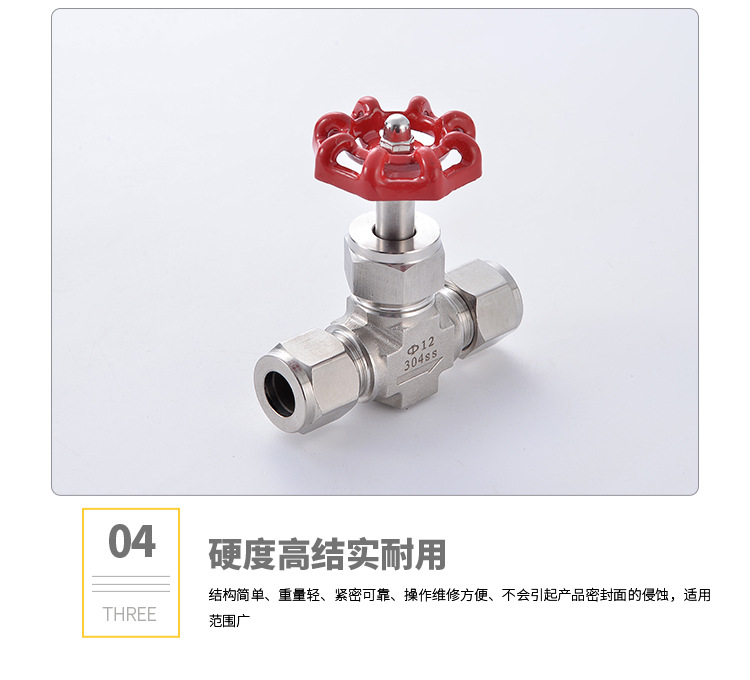

產品名稱： 卡套針型閥   產品型號： J91W
  驅動方式： 手動   連接形式： 卡套
  結構形式： 熱鍛壓閥體   密封結構： 錐面密封
  壓力范圍： 1.6MPa-32.0MPa   公稱通徑： DN3-12
  常用材質： 鑄鋼,不銹鋼等   銘牌： 承質品牌

卡套針型閥J91W參數

公稱壓力：0.6Mpa﹑32Mpa適用溫度：≤200≤425
適用介質：油﹑水﹑氣等非腐蝕性或有腐蝕性介質。

 制造標準：GB/T12224-2005 JB/T7747-1995

卡套針型閥,J91W卡套針型閥工作原理：　　

在卡套螺母擰緊一又四分之一轉的過程中，接頭內部依次完成下面設計好的動作?！　?/span>

1．通過螺紋機械式推進，卡套螺母向前運動推動后卡套向前，同時后卡套推動前卡套向前運動?！　?/span>

2．接頭本體的尖端向內擠壓前卡套?！　?/span>

3．前卡套消除它的內徑與管子外徑間的公差?！　?/span>

4．隨著后卡套的推進，前卡套向前向內動作，后端抬起，與接頭本體斜面形成密封。　　

5．隨著管子更大的變形和本體斜面與前卡套接觸面的增大，更大的阻力迫使后卡套向內動作，從而在管子上形成第二道牢固的支撐?！　?/span>

6．在卡套螺母擰緊一又四分之一轉，它前進了1/16inch（1.52mm），接頭完成了密封，抱緊管子的作用。

卡套針型閥,J91W卡套針型閥性能規范及工況

卡套針閥型號

公稱壓力(MPa)

試驗壓力 (MPs)

工作壓力(MPa)

工作溫度()

適用介質

殼體

密封（液）

密封（氣）

J91W-16

1.6

2.4

1.76

0.6

1.6

p≤220

油﹑水﹑氣等多種非腐蝕性或腐蝕性介質

J91W-40

4.0

6.0

4.4

0.6

4.0

J91W-160

16.0

24.0

17.6

0.6

16.0

C≤425

J91W-320

32.0

48.0

35.2

0.6

32.0

卡套針型閥,J91W卡套針型閥零部件材料

序號

零件

材料

標準

1

手柄

1Cr18Ni9Ti

2

頂絲

SCM435

DIN916-1980

3

壓蓋

4Cr13

GB12233

*4

閥桿

316

GB12233

5

墊片

316

GB12233

*6

密封圈

RPTFE

HG2-535

*7

導向座

316

GB12233

*8

襯墊、襯環

316

GB12233

*9

密封帽

RPTFE

HG2-535

10

背母

316

GB12233

*11

閥體

316

GB12233

*12

前卡套

316L

GB12233

13

后卡套

316

GB12233

14

螺帽

316

GB12233

卡套針型閥,J91W卡套針型閥連接尺寸

訂購編號

連接管T

d

l

L

h

H

S

W

安裝孔徑

最大閉合厚度

尺寸

OD

Kpa-1

1/8

3.17

1.5

23

60

13

50

4

32

14mm

4

Kpa-2

3mm

3mm

1.5

23

60

13

50

4

32

14mm

4

Kpa-3

4mm

4mm

1.5

23

60

13

50

4

32

14mm

4

Kpa-4

1/4

6.35mm

4.3

24.5

63

13

50

4

32

14mm

4

Kpa-5

6mm

6mm

1.3

24.5

63

13

50

4

32

14mm

4

Kpa-6

8mm

5mm

4.3

25

65

13

50

4

32

14mm

6.5

Kpa-7

3/8

9.52mm

6.3

26

67

13

50

4

32

14mm

6.5

Kpa-8

10mm

10mm

6.3

26

67

13

50

4

32

14mm

6.5

Kpa-9

1/2

12.7mm

6.3

26.5

73.5

16.5

58

4

45

19.2mm

6.5

Kpa-10

12mm

12mm

6.3

26.5

73.5

16.5

58

4

45

19.2mm

6.5

卡套針型閥,J91W卡套針型閥安裝步驟：　　

第一步：將管子插入接頭，確保管子端部達到接頭底部，并用手指擰緊卡套螺母。

第二步：在卡套螺母的6點位置做一標記。

第三步： 用扳手固定接頭本體，旋轉卡套螺母一又四分之一轉，這時所做標記旋轉540度，至9點鐘位置。
